Jednoduchá a zisková kolineární anténa

Autor : Franta OK2FJ   (Highlander Brno)




Jedny z nejjednodušších a při tom ziskových antén jsou vertikální kolineární antény. Antény tohoto typu známe především jako "Bílé hole", jejichž zisk mezi ostatními vertikály je doslova oslňující. Okopírovat takovou tovární kolineárku s fázovacími cívkami je však nemožné, a proto to provedeme podstatně jednodušeji.




Na internetu se objevily návody na kolineár se symetrizačními cívkami. Tyto návody vznikly okopírováním "bílé hole" Diamond X-200, ovšem nutno podotknout, že takovýto návod je naprosto k ničemu, protože bez možnosti měření fáze na jednotlivých souose fázovaných zářičích takovouto anténu nikdy nesladíme, a to ani dodržením přesných rozměrů jednotlivých cívek. Proto se zaměříme na jinou, podstatně jednodušší cestu, jak se k takovéto anténě dostat.

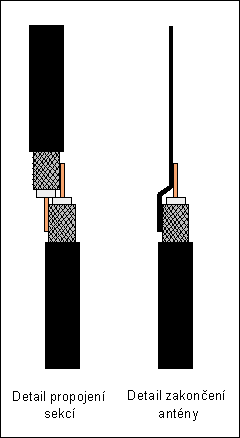

Jak vidíte na obrázku, jde o kolineární spojení několika půlvlnných úseků koaxiálního kabelu, které tvoří zářič antény, který je nahoře zakončen čtvrtvlnným úsekem, na nějž navazuje drát čtvrtvnné délky. Dole je zářič zakončen také čtvrtvlnným úsekem, na nějž navazují radiály délky čvrt vlny, sklopené o 45°dolů. Ty jsou vodivě spojené s opletením posledního koaxiálního úseku. Délky všech koaxiálních úseků musíme vynásobit činitelem krácení [k.] použitého kabelu! Zisk je dán počtem půlvlnných úseků, při 4 půlvlnných úsecích je zisk této antény cca 6dBd. Při 8 úsecích docílíme zisku, jako u slušné yagi antény, ovšem při všesměrovém vyzařování. Při konstrukci musíme dávat pozor, aby nedošlo k nechtěnému propojení opletení sousedních úseků nějakou zapomenutou žilkou opletení. Propojení jsou provedena vždy opletení jednoho úseku s živým vodičem následujícího úseku a opačně, tak, jak vyplývá z detailního obrázku.





Jelikož jsem zaznamenal ohlasy jedinců, co si dosud neumějí spočítat čtvrtvlnnou a půlvlnnou délku jednotlivých úseků, tak výpočet je následující :

Délka Λ1/4[m]= 75 : FRQ[MHz] x k.

Pro PMR a kabel RG-58, RG-213 je to- 75 : 446,04 x 0,66 = 0,111m
Pro 70cm a kabel RG-58, RG-213 je to- 75 : 435 x 0,66 = 0,114m
Pro 2m a kabel RG-58, RG-213 je to- 75 : 145 x 0,66 = 0,341m
Pro PMR a kabel H-155, H-1000 je to- 75 : 446,04 x 0,82 = 0,137m
Pro 70cm a kabel H-155, H-1000 je to- 75 : 435 x 0,82 = 0,141m
Pro 2m a kabel H-155, H-1000 je to- 75 : 145 x 0,82 = 0,424m

Délka Λ1/2[m]= 150 : FRQ[MHz] x k.

Pro PMR a kabel RG-58, RG-213 je to- 150 : 446,04 x 0,66 = 0,222m
Pro 70cm a kabel RG-58, RG-213 je to- 150 : 435 x 0,66 = 0,227m
Pro 2m a kabel RG-58, RG-213 je to- 150 : 145 x 0,66 = 0,682m
Pro PMR a kabel H-155, H-1000 je to- 150 : 446,04 x 0,82 = 0,275m
Pro 70cm a kabel H-155, H-1000 je to- 150 : 435 x 0,82 = 0,283m
Pro 2m a kabel H-155, H-1000 je to- 150 : 145 x 0,82 = 0,848m




Takto zhotovenou anténu vestavíme do nějaké plastové, či laminátové trubky. S výhodou lze použít levné teleskopické laminátové rybářské pruty, prodávané na stáncích za pár korum. Samozřejmě je nutné se vyhnout prutům karbonovým, které obsahují vodivý uhlík. Spoje mezi jednotlivými úseky je vhodné zajistit proti vodě plastem tavnou pistolí. Funkčnost a zisk takto zhotovené antény je stejný, jako u továrních antén se zářiči s fázovými cívkami.





Texty a úprava: František Javůrek ©
